產品介紹

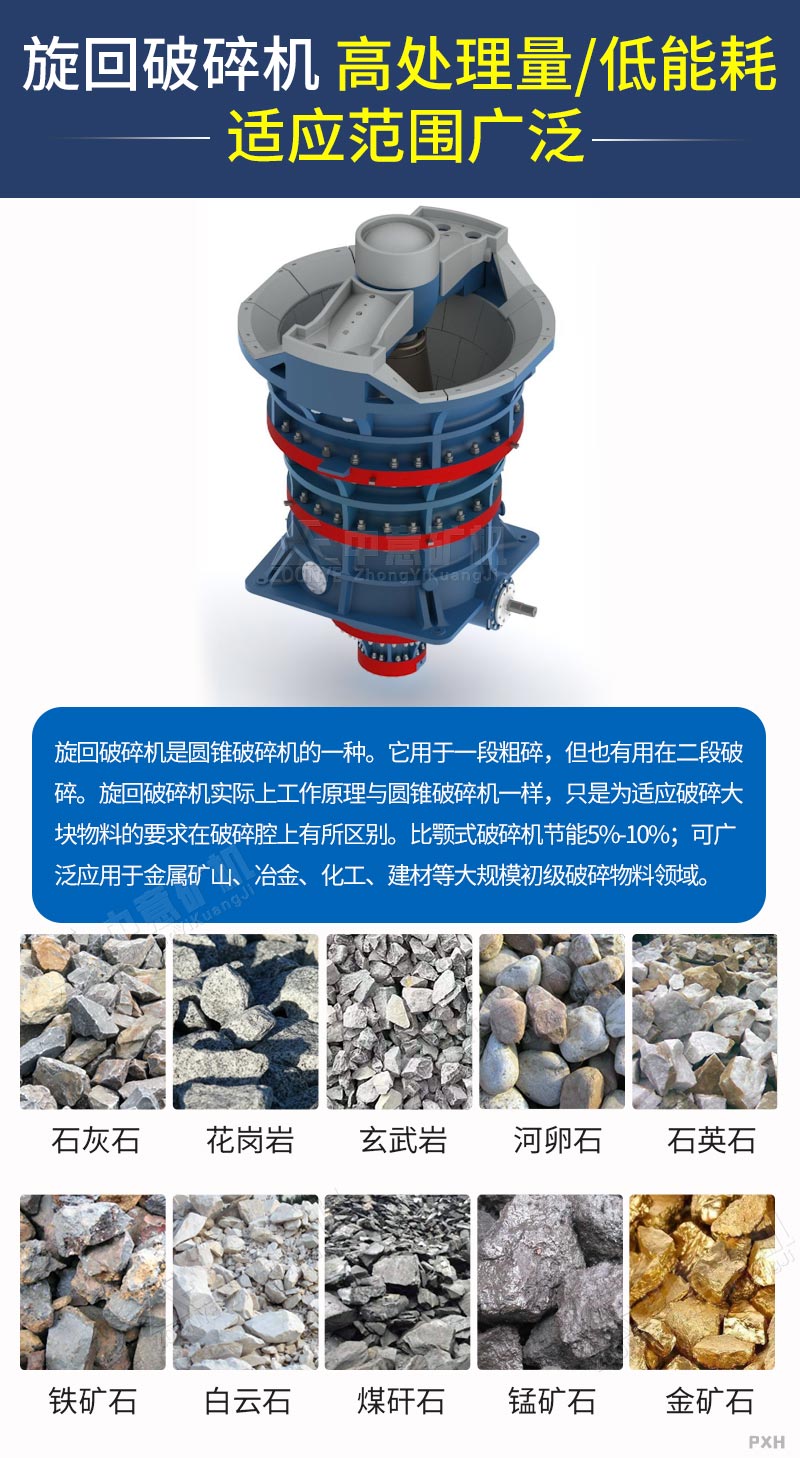

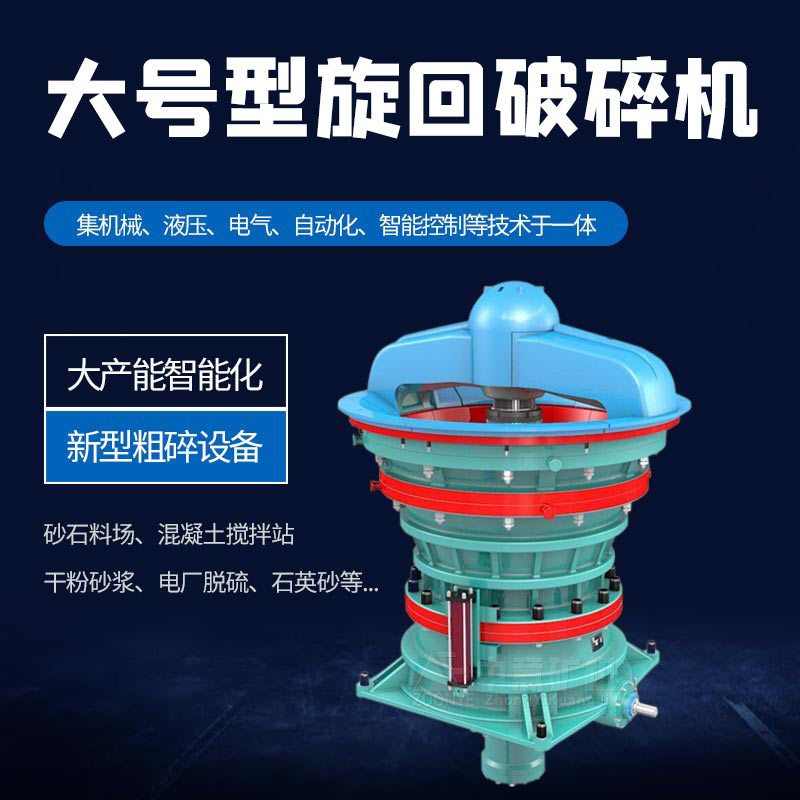

　　旋回破碎機是鄭州中意公司近十年來破碎設備設計和制造經驗與現代更*的設計理念和制造工藝結合的成果，整機結構經過優化設計，大量采用強度和剛度更高的耐磨材質加工而成，是粗碎礦石或巖石的主要設備之一，具有破碎比大、生產能力高、產品粒度均勻等特點。適應于各種工況環境，被廣泛應用于冶金、建材、化工和水利水電等行業。產品規格齊全、設計較為*、性能可靠、工作平穩、能耗低。深受國內外客戶的歡迎。

結構原理

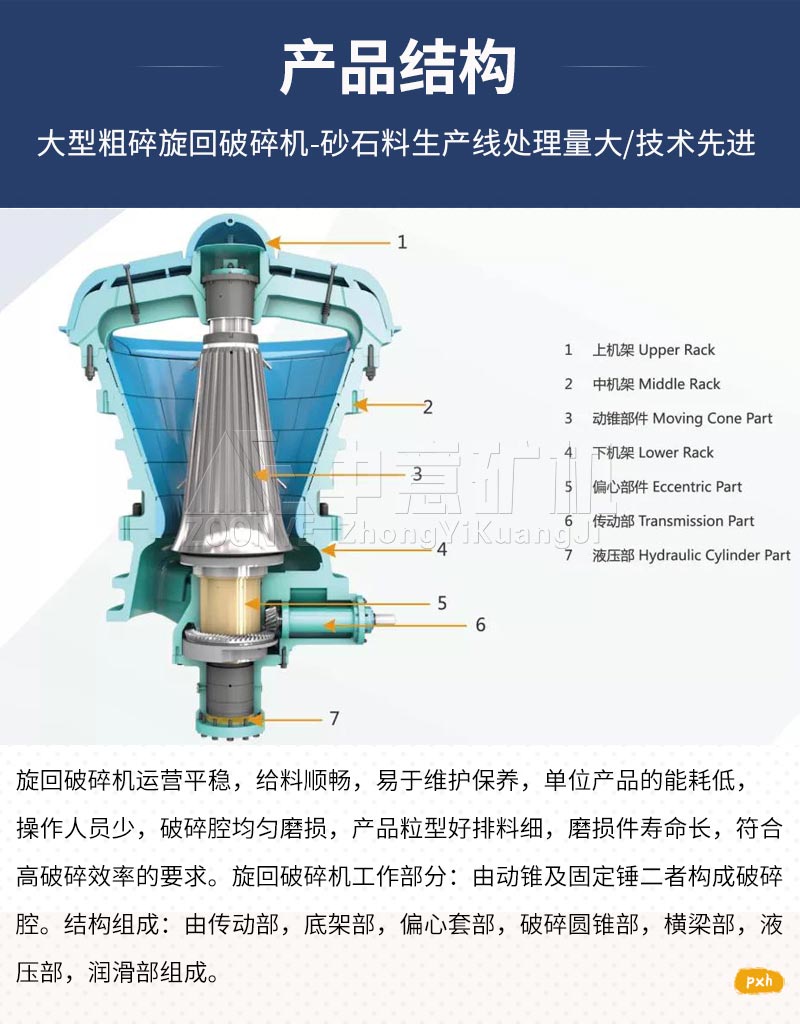

　　旋回破碎機由傳動、機座、偏心套、破碎圓錐、中架體、橫梁、原動、油缸、液壓、滑車、電氣和干、稀油潤滑等部分組成。電動機經皮帶輪和圓錐齒輪帶動偏心套轉動，當偏心套轉動時就帶動破碎圓錐繞破碎機中心作旋擺運動。從而使破碎圓錐表面時而靠近時而離開固定圓錐表面，使給入破碎腔內的物料不斷受到擠壓和彎曲作用而被破碎。被破碎的物料靠自重從破碎腔底部排出。

產品特點

1、破碎腔能夠適用于各種破碎領域，破碎性能佳。

2、選用錳鋼磨損件作為標準部件，鉻合金鋼襯板為選裝件。

3、平衡式設計，減小破碎機支承構架上的沖擊力。

4、橫梁襯套和密封，無需拆下橫梁便可輕易更換，可減少停機帶來的各種損耗。

5、重型化整體式主軸，配備的合金鋼螺紋主軸套，減小主軸應力。

6、高強度機架設計，延長使用壽命。

7、主軸和動錐鑄成一體，避免破碎過程中動錐松動。

8、主軸位置控制系統，可對主軸進行輕松調節，以補償襯板磨損，控制產品粒度。

9、配備內置式主軸位置傳感器探頭，便于保持設定的破碎機排料口并檢測襯板的磨損情況。

技術參數
