產品介紹

　　GDW滾軸式喂料機是一種為未經篩選的原料篩分設計的專用篩分給料設備，用于碎煤機前或建筑垃圾,生活垃圾分揀等領域。該設備采用單軸驅動，所有篩軸按同一方向旋轉，使物料沿篩面向前運動，同時攪拌物料，符合粒度要求的小顆粒物料，受自重和篩片旋轉力的作用，從篩孔中落下，直接由帶式輸送機送走；不符合粒度要求的大顆粒物料繼續向前運動，被送入破碎機中破碎。GDW滾軸式喂料機篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉，其轉動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有保險裝置。

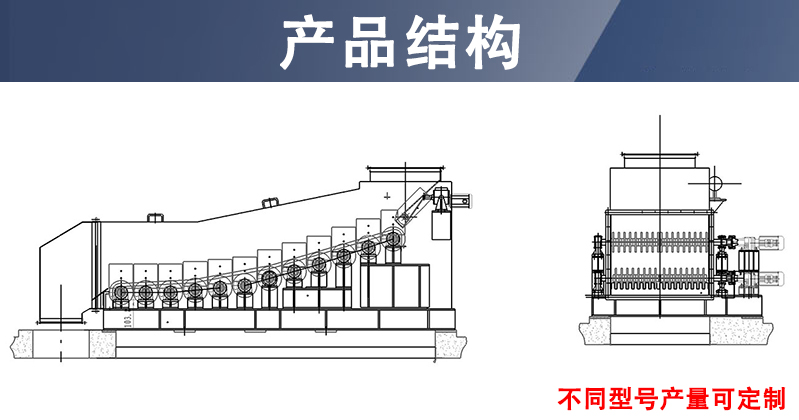

產品結構

　　變傾角等厚波動篩是由機體、機蓋、篩軸、進煤斗、出口罩殼和控制柜六大部分組成:

滾軸篩喂料機結構組成部分

1、機體為焊接件，所有篩軸總成通過聯結螺栓固定在機體，機體側面裝有襯板。

2、機蓋為焊接件，機蓋起密封作用，機蓋上面設有檢修門，前、后跟進煤斗和出口罩殼聯結。

3、篩軸總成由輥道電機(含減速機)、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成，輥道電機(含減速機)與篩軸通過聯軸器直聯。

4、帶旁路的進煤斗為焊接件，內設擋板，擋板通過電動推桿執行器推動，限位翻轉，進煤斗內裝有襯板。

5、出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設有檢修門。

6、箱體為防爆、防水專用電控箱，根據用戶需求內配PLC控制系統，解決遠程操控更方便、更快捷。

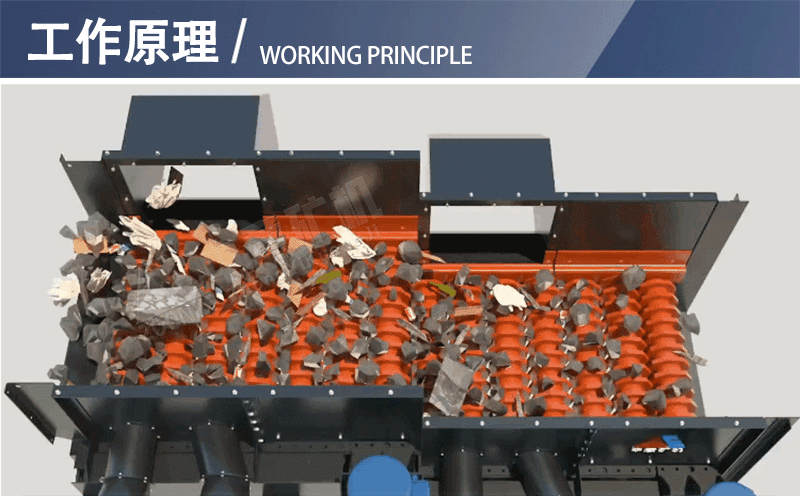

工作原理

產品實拍

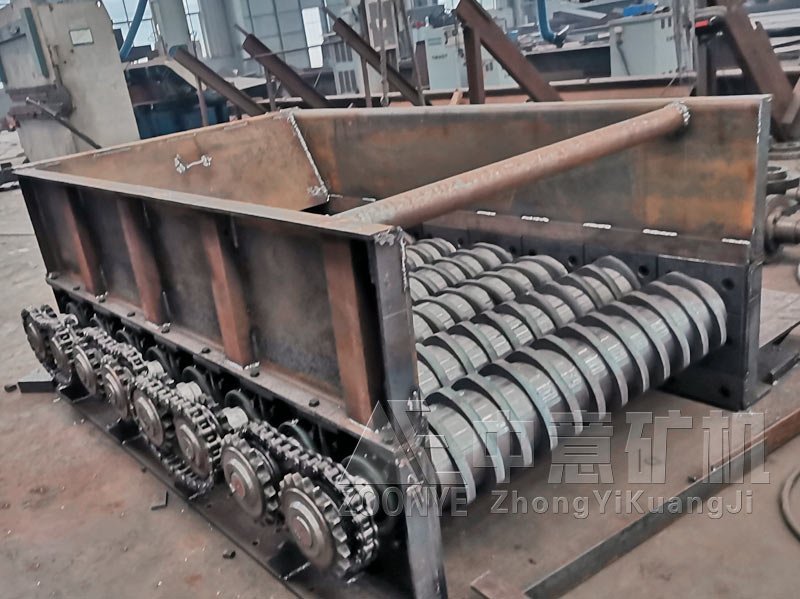

滾軸篩設備車間加工現場

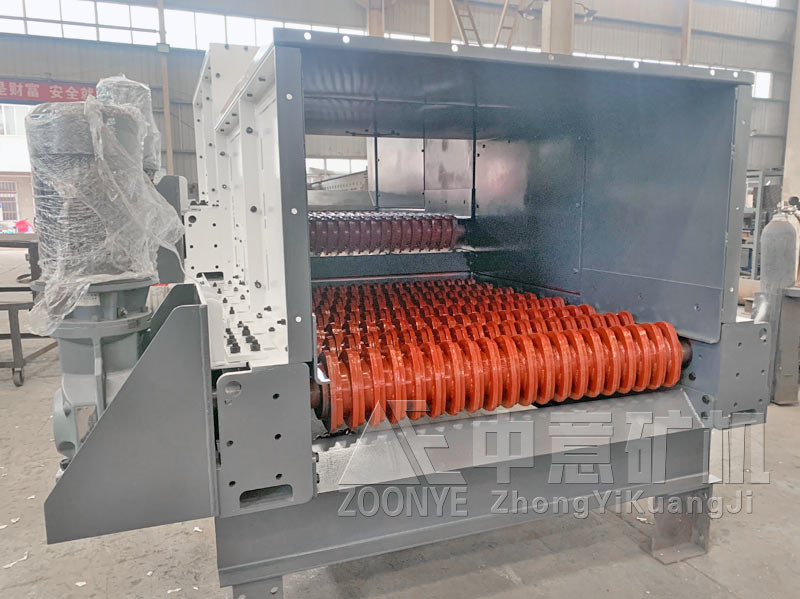

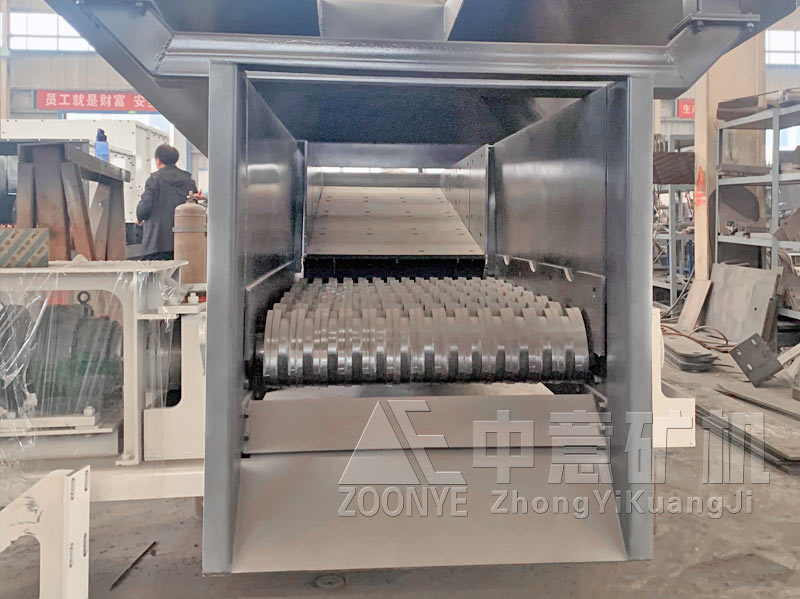

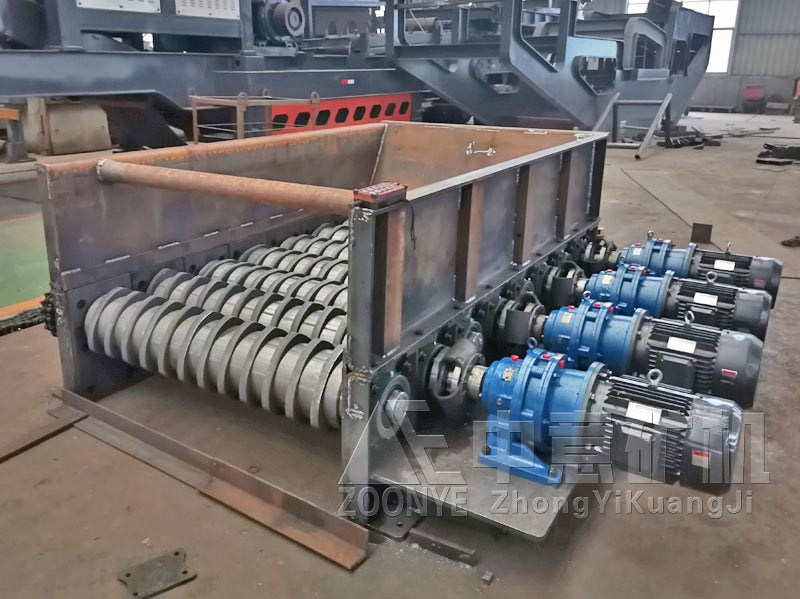

正在加工生產的滾軸篩喂料機設備

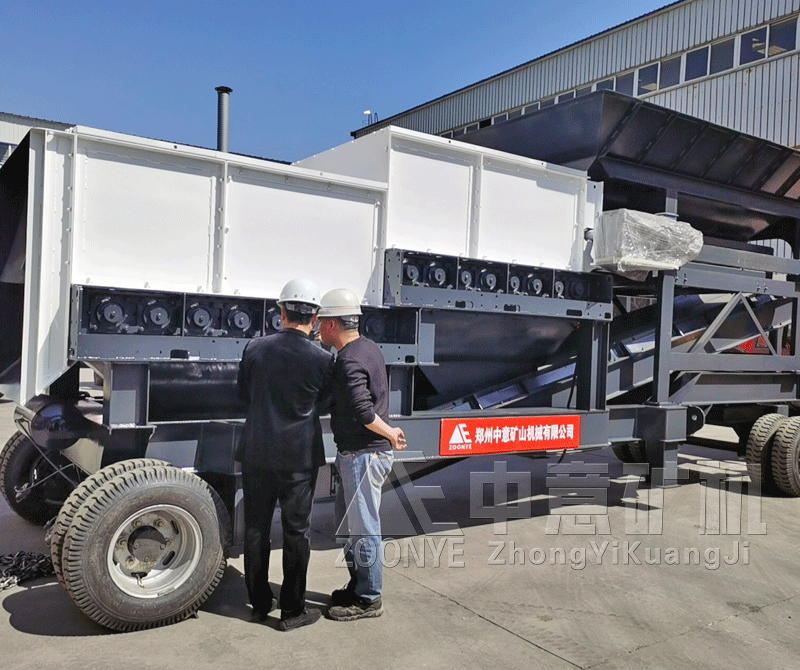

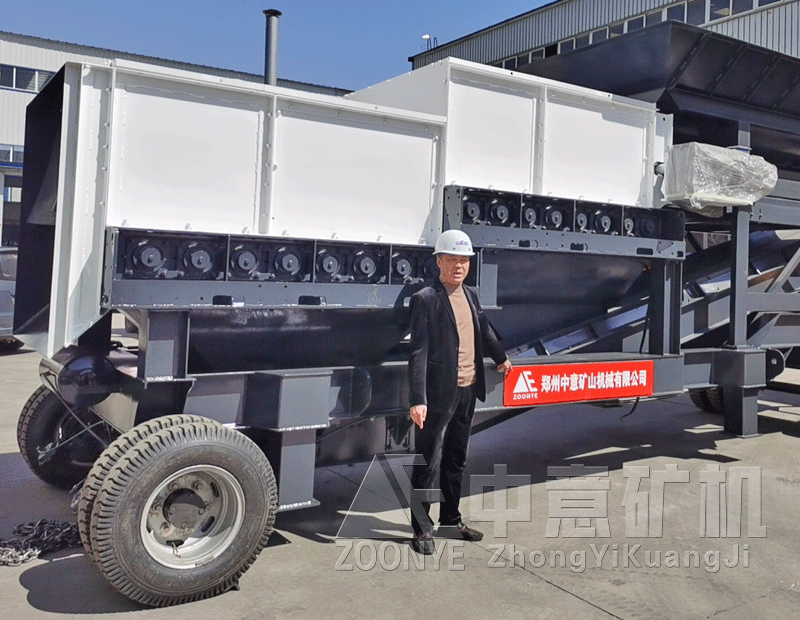

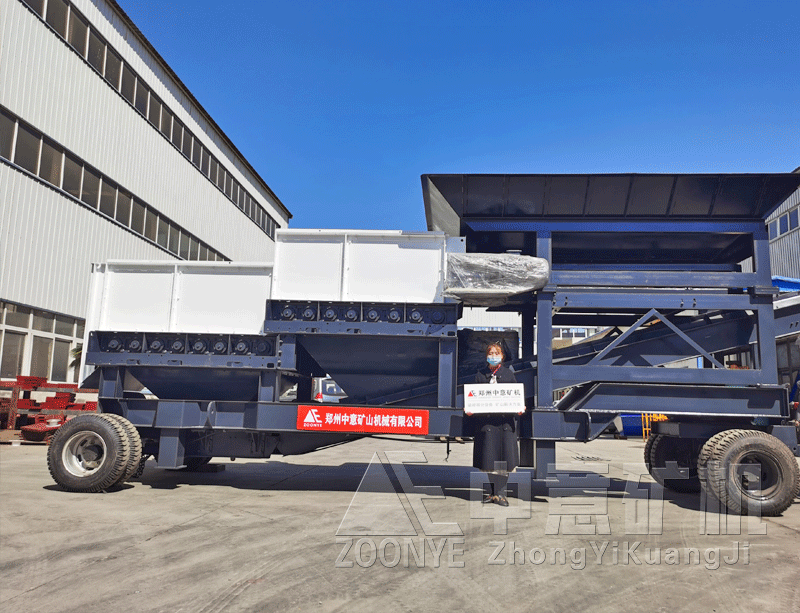

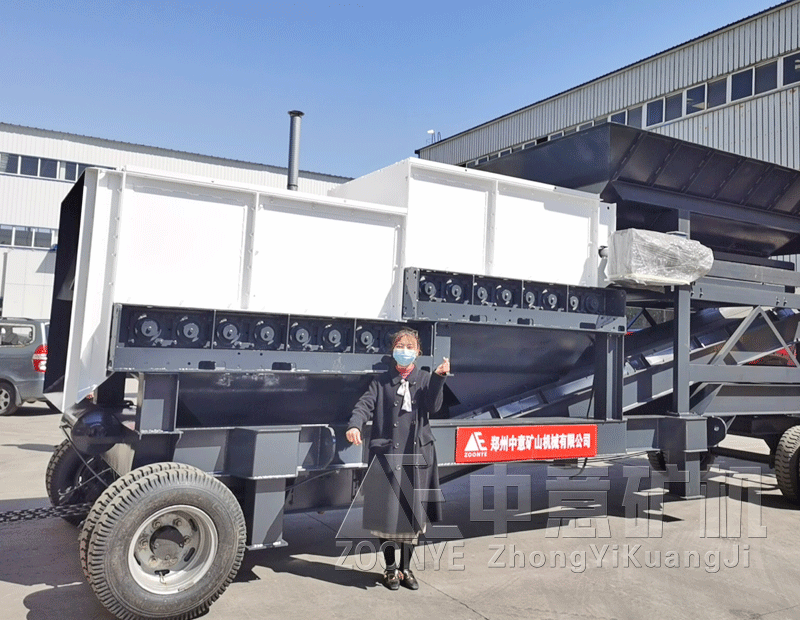

客戶參觀滾軸篩喂料機設備

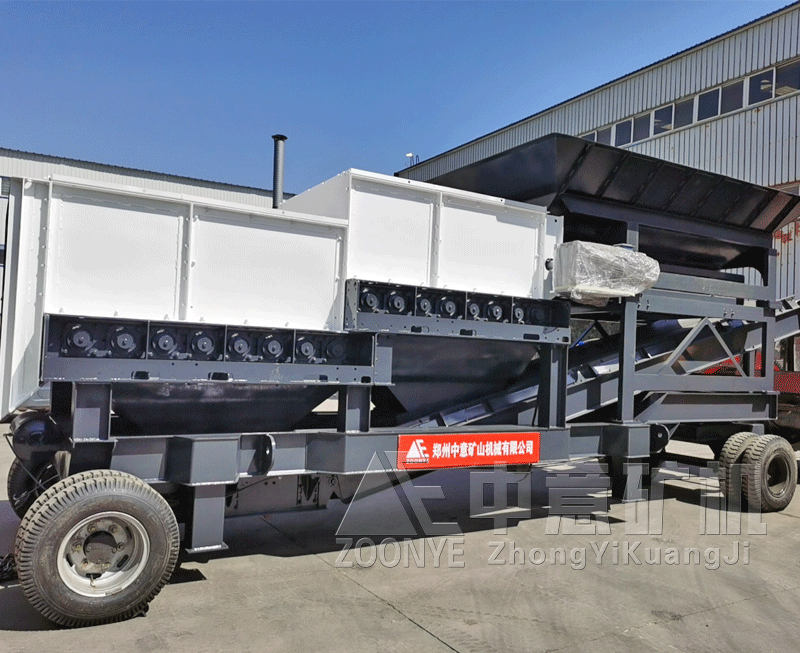

滾軸篩喂料機測試過關即將發貨

技術參數
