產品介紹

　　TES三軸水平篩是鄭州中意設計生產的一款新型振動篩分設備，吸收和引進國外同等類型振動篩技術進行改進。由于物料呈橢圓狀運動故也被稱為三軸圓振動篩，相比傳統圓振動篩具有更大的處理量和更高的篩分效率，適合范圍廣等優點因水平安裝，占用空間面積小，被廣泛應用于冶金、建材、交通等領域，是移動篩分站配套的良好選擇。

產品特點

　　1、橢圓運動 振幅可調

　　三軸驅動能使篩機發生理想的橢圓運動，振幅可調，可根據實踐物料狀況選擇振蕩軌道， 對難篩分的物料更具優勢。

　　2、三軸驅動 作業平穩

　　三軸驅動逼迫同步激振，能使篩機獲得安穩的作業狀況，對要求處理量大的篩分特別有利。

　　3、篩機受力均勻 延長壽命

　　三軸驅動改善了篩框受力狀況，減輕了單個軸承負荷，側板受力均勻， 進一步提高篩機的可靠性和壽數。

　　4、水平安裝 適用于移動設備

　　因為其水平安裝，有用的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。

　　5、稀油潤滑 壽命更長

　　軸承稀油光滑，有用降低了軸承溫度，進步了壽數。

　　6、篩分效率更高

　　同樣的篩分面積，橢圓振動篩產量可進步1.3-2倍。

　　TES三軸水平篩兼?zhèn)淞藘A斜式圓震動篩和水平式直線震動篩的各自的優點，具有透篩性好、處理能力大、安裝高度小的特點，是各種礦山、石礦場、移動式篩分站的理想設備。橢圓形拋料設計的另一個優點是能夠改變拋料的橢圓大徑長和角度以滿足振動篩的更好需要。拋料在鉛直方向短分離細料就多，越高，水平方向移動快，物料就粗糙。這些拋料的調整很容易完成。

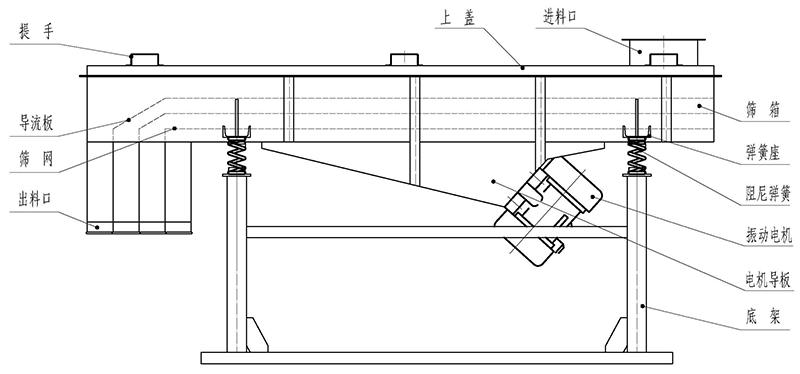

三軸水平直線振動篩結構組成

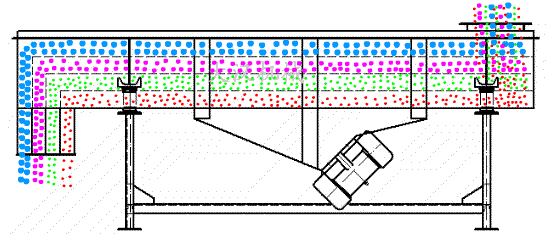

工作原理

三軸水平直線振動篩工作原理

　　動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器(速比為1)，實現三根軸同速旋轉，產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，*終完成物料的分級。

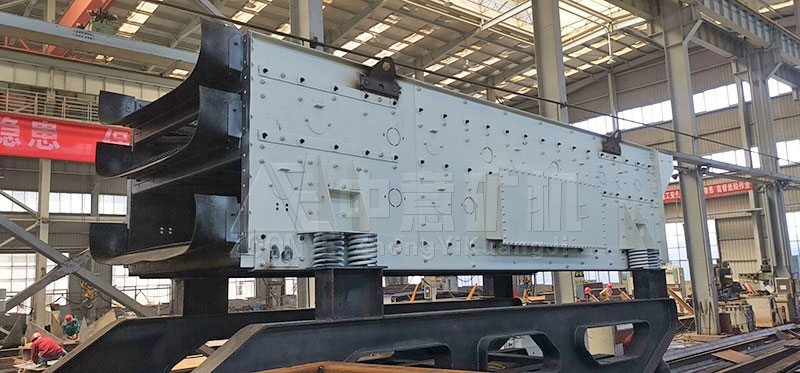

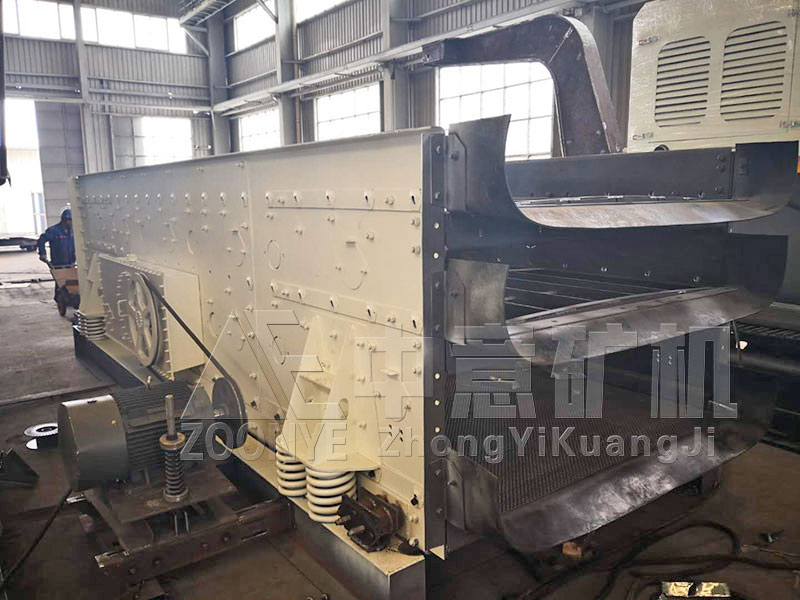

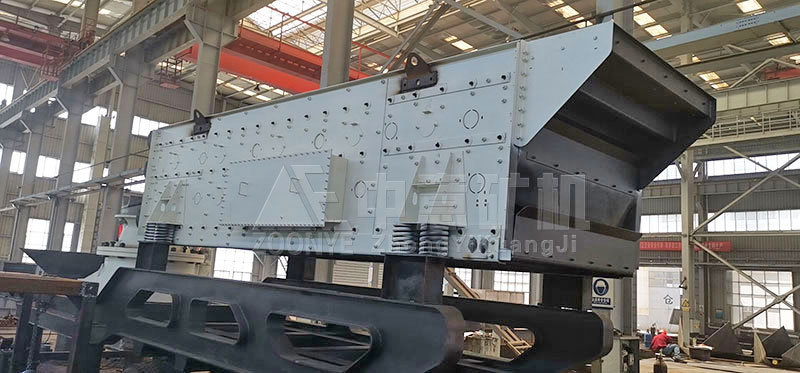

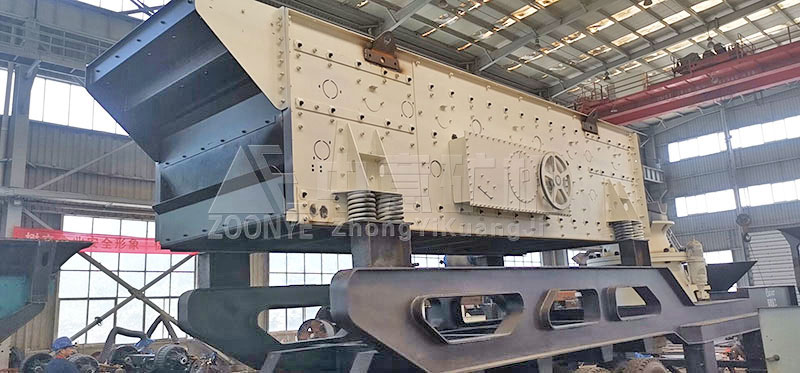

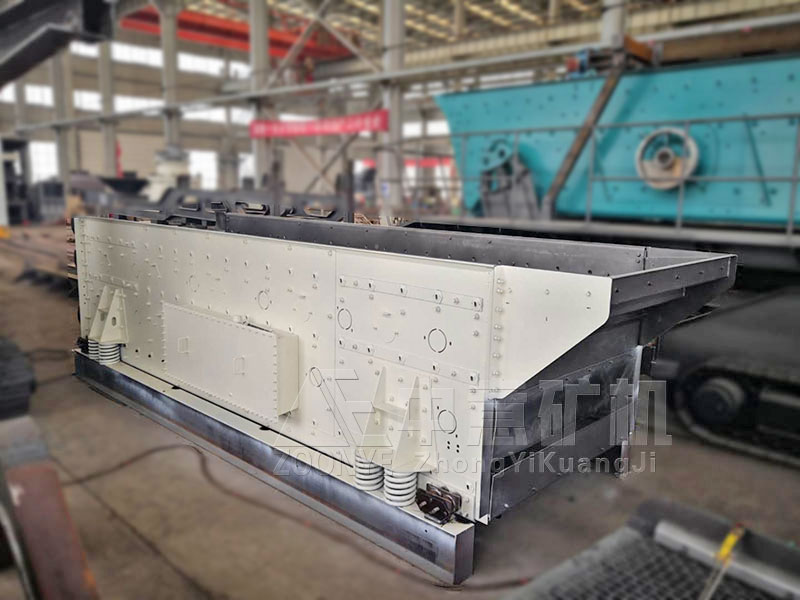

廠家實拍

技術參數
