產品介紹

　　PE顎式破碎機是礦山設備行業中銷量大、生產效率高的主破碎設備。鄭州中意顎破用于礦巖石破碎的頭道工序，可將抗壓強度不高于320MPa的礦石加工至中等粒度，常與圓錐破碎機、反擊式破碎機、制砂機等一起構成整套砂石生產線。

產品優勢

　　1、破碎比大：破碎比是衡量該設備對于物料破碎粒度是否均勻的標準性參數，破碎比越大，則設備破碎物料之后所呈現出的粒度狀態就越均勻，破碎腔深且無死區，提高了進料粒度和產量。

　　2、性價比高：該設備和其他的破碎設備相比，除了具有性能優勢以外，設備的價格也不高，所以深受客戶的青睞。

　　3、運行可靠：該設備焊接機架結構和特別的飛輪設計，能夠有效減震使設備更牢固，運行更加平穩可靠，排料口墊片調整，簡單、可靠、維護方便。

工作原理

　　PE顎式破碎機其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被壓碎或碾、搓達到破碎目的;當動顎下行時，肘板與動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此已破碎物料從破碎腔下口排出，隨著電動機連續轉動而破碎機動顎作周期性的壓碎和排泄物料，實現批量生產。

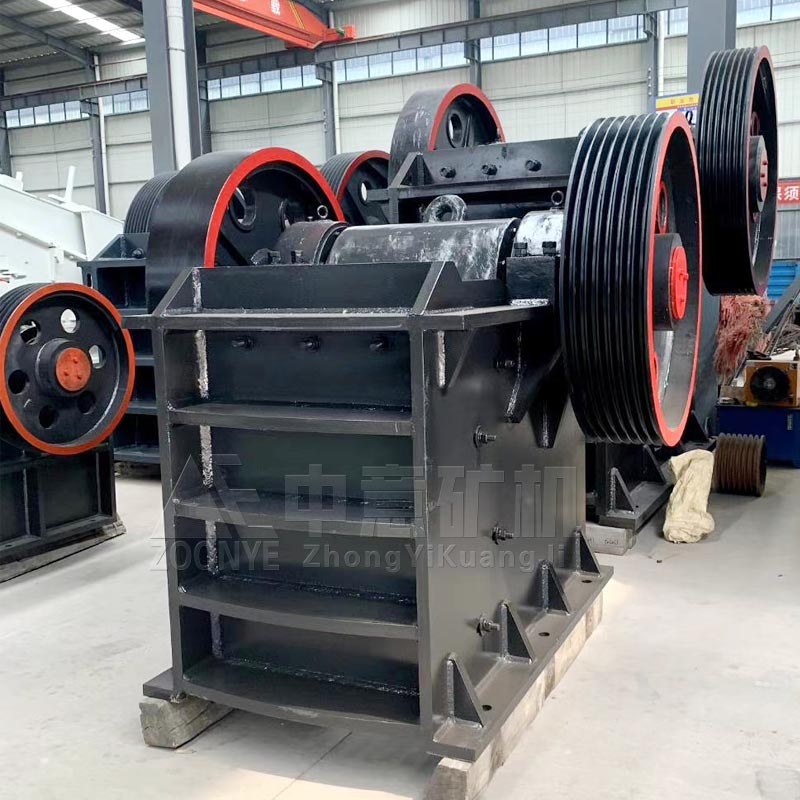

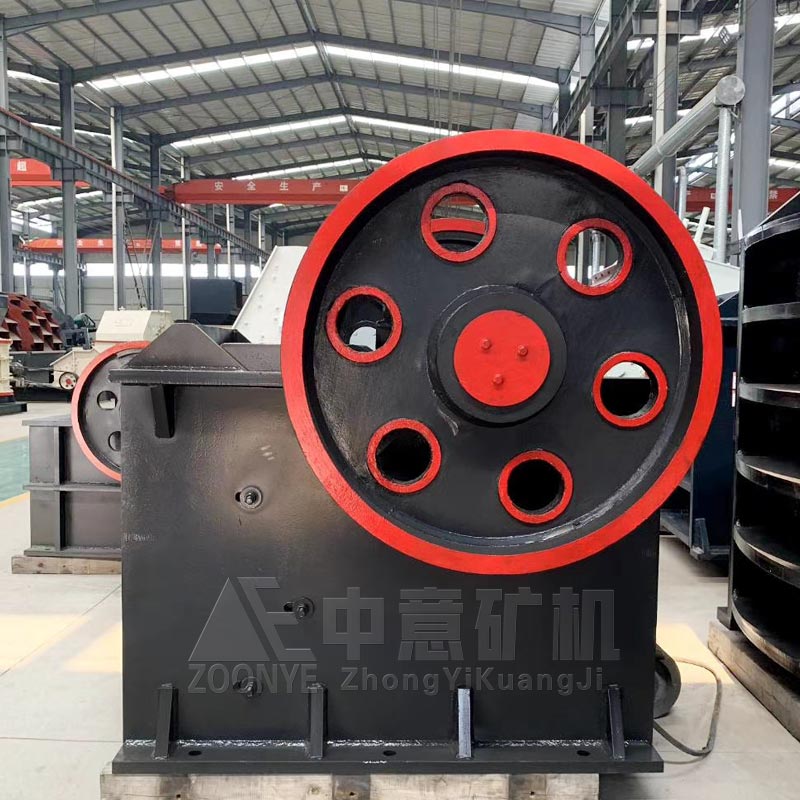

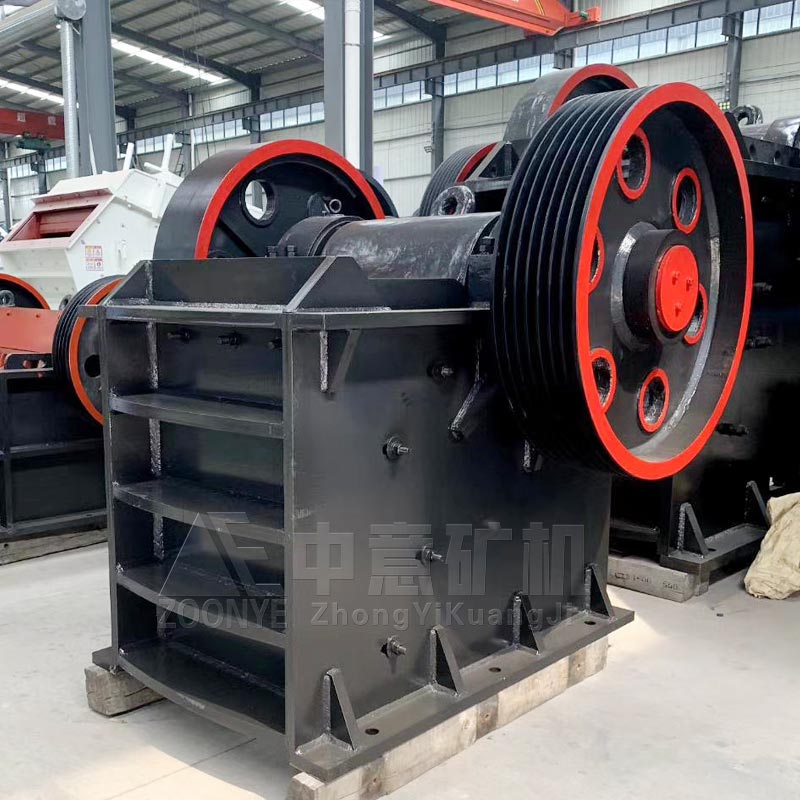

廠家實拍

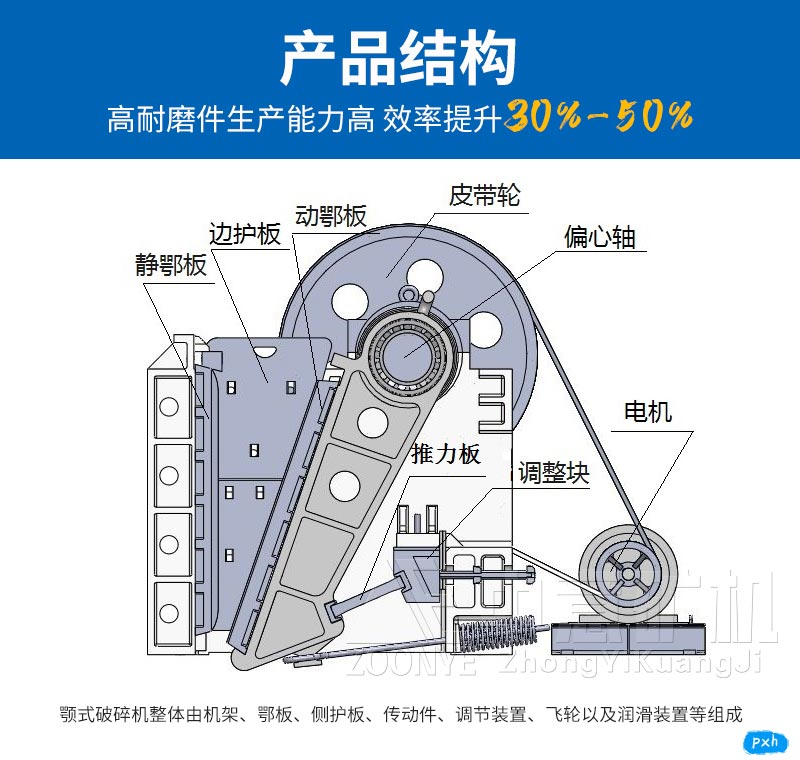

PE鄂式破碎機結構組成

　　1、機架：機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。

　　2、顎板和側護板：定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在軸上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

　　3、傳動件：偏心軸是鄂式破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

　　4、調節裝置：調節裝置有楔塊式、墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板;后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。

　　5、飛輪：顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻，帶輪也起著飛輪的作用，飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式，飛輪制造，安裝時要注意靜平衡。

　　6、潤滑裝置：偏心軸軸承通常采用集中循環潤滑，心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油，動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。

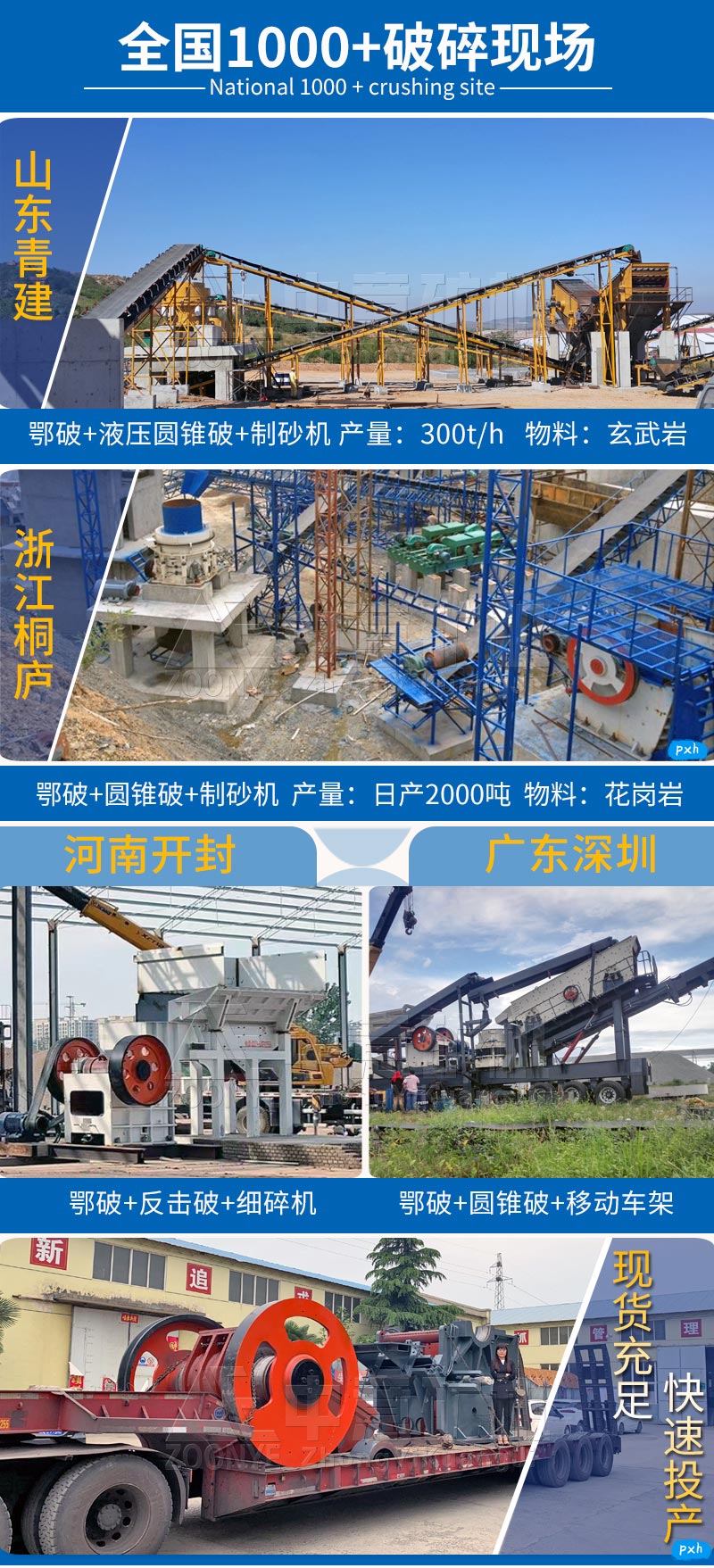

鄭州中意顎式破碎機碎石生產設備發貨案例

技術參數
